Вакуумная система

Мы поставляем вакуумные системы для участков нейтрализации, отбелки, винтеризации и дезодорации масла.

Это может быть традиционная вакуумная система (пароэжекторный блок) либо вакуумная система с поверхностным конденсатором и водокольцевым вакуумным насосом.

Выбор зависит от цены на электроэнергию в данной местности, цены на пар, от экологических норм, а также от бюджета покупателя.

Вакуумная система с поверхностным конденсатором и водокольцевым вакуумным насосом состоит из:

1. Поверхностный конденсатор: корпус из углеродистой стали, трубки из нержавеющей стали 304, трубная решетка из нержавеющей стали 304;

2. Жидкостно-кольцевой насос (водокольцевой вакуумный насос)

3. Один дополнительный небольшой герметизирующий резервуар: нерж. сталь 304

4. Пневматический двухпозиционный клапан

5. Датчик температуры

6. Датчик давления

7. Электрощит и PLC

Традиционная вакуумная система (пароэжекторный блок)

а) Давление всасывания: 80 мбарА
б) Давление рабочего пара: 0,9 МПа изб.
в) Расход рабочего пара: 95 кг/ч.
г) Охлаждающая вода: 30 м3/ч при температуре на входе ≤35 ℃, давлении на входе ≥0,2 МПа изб.
д) Материал изготовления: форсунки из нерж. стали 316l; корпус/фланцы из черной стали.
е) Объем поставки:
i. 1-й смесительный конденсатор: DN400, форсунка из нерж. стали 316l, остальное из черной стали.
ii. 1-й паровой эжектор: DN20/65/65, форсунка из нерж. стали 316l, остальное из черной стали.
iii. 2-й смесительный конденсатор: DN200, форсунка из нерж. стали 316l, остальное из черной стали.
iv. 2-й паровой эжектор: DN20/25/25, форсунка из нерж. стали 316l, остальное из черной стали.
v. Соединительные трубы, фланцы, прокладки, болты и гайки: включены в поставку.
VI. Вакуумные трубопроводы: местная поставка.
VII. Бак для горячего конденсата или герметичный резервуар: местная поставка.
ж) Расчетное давление: полный вакуум / 0,2 МПа изб., фланец для рабочего пара PN16, остальные фланцы PN10.
з) Стандарт проектирования: Китай, Великобритания.

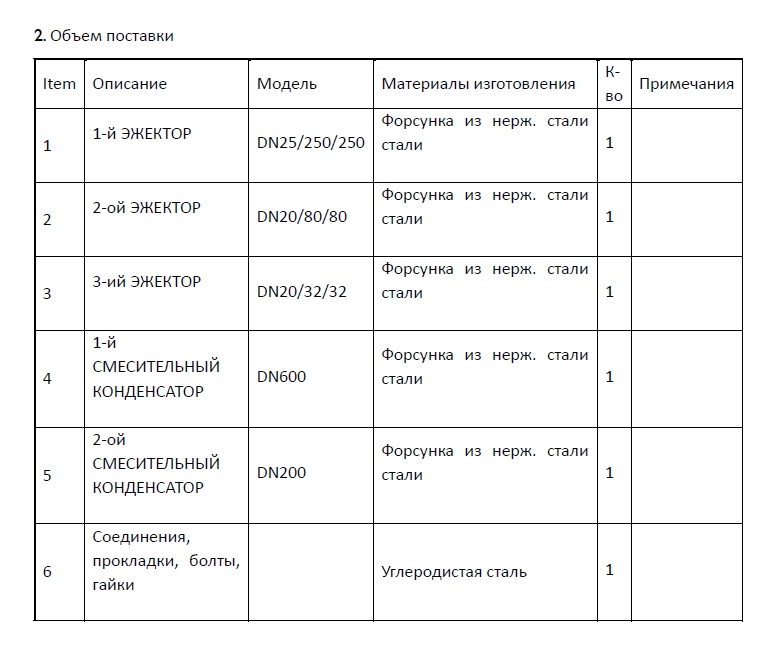

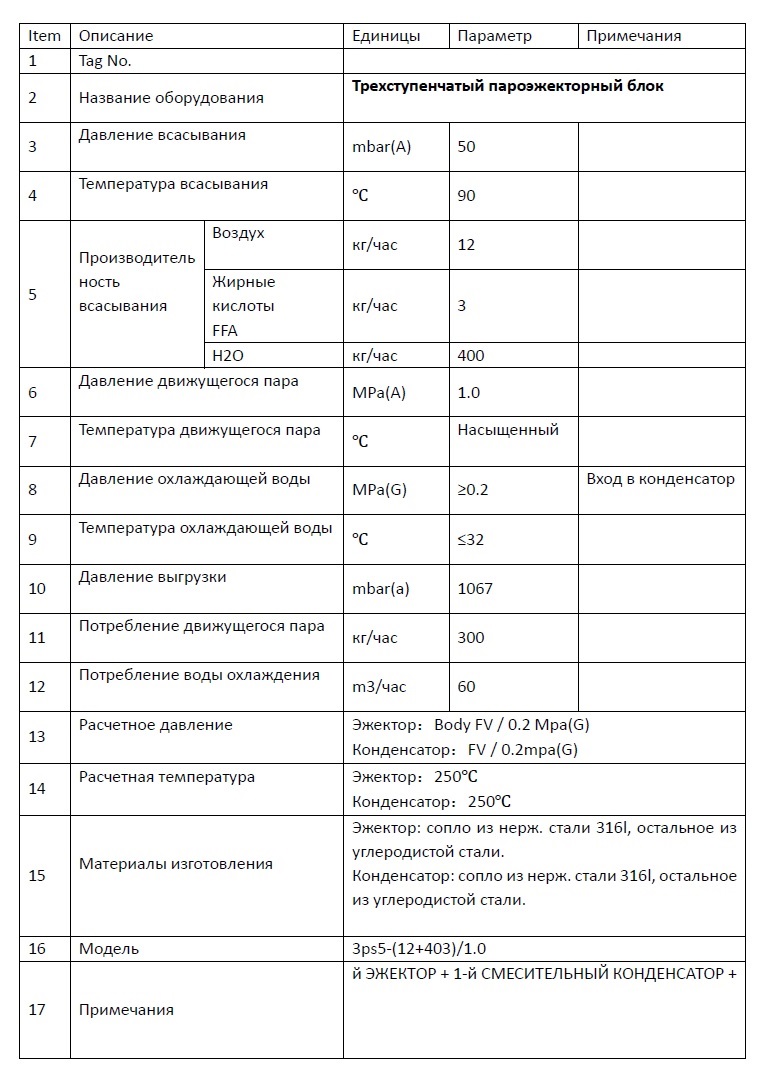

Еще один пример пароэжекторного блока:
